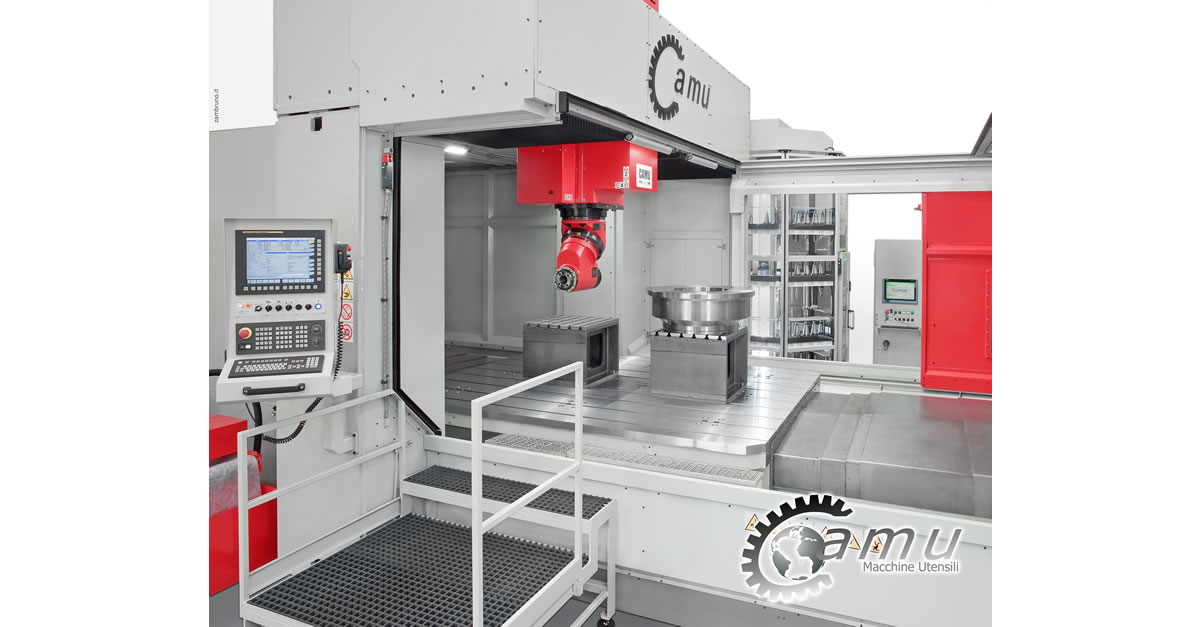

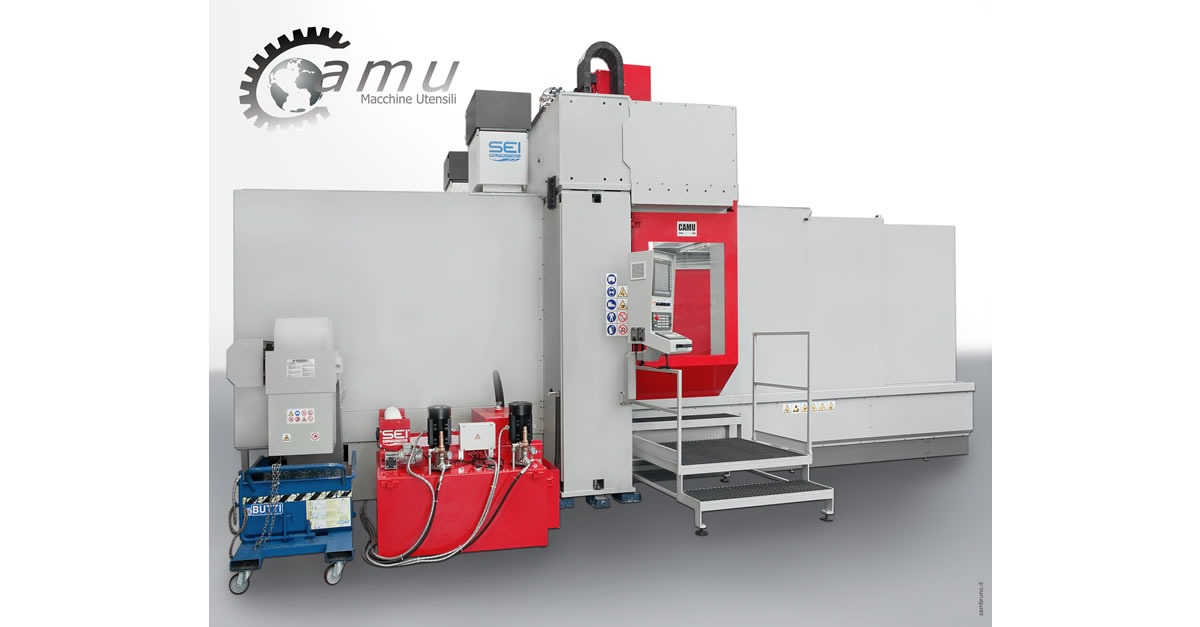

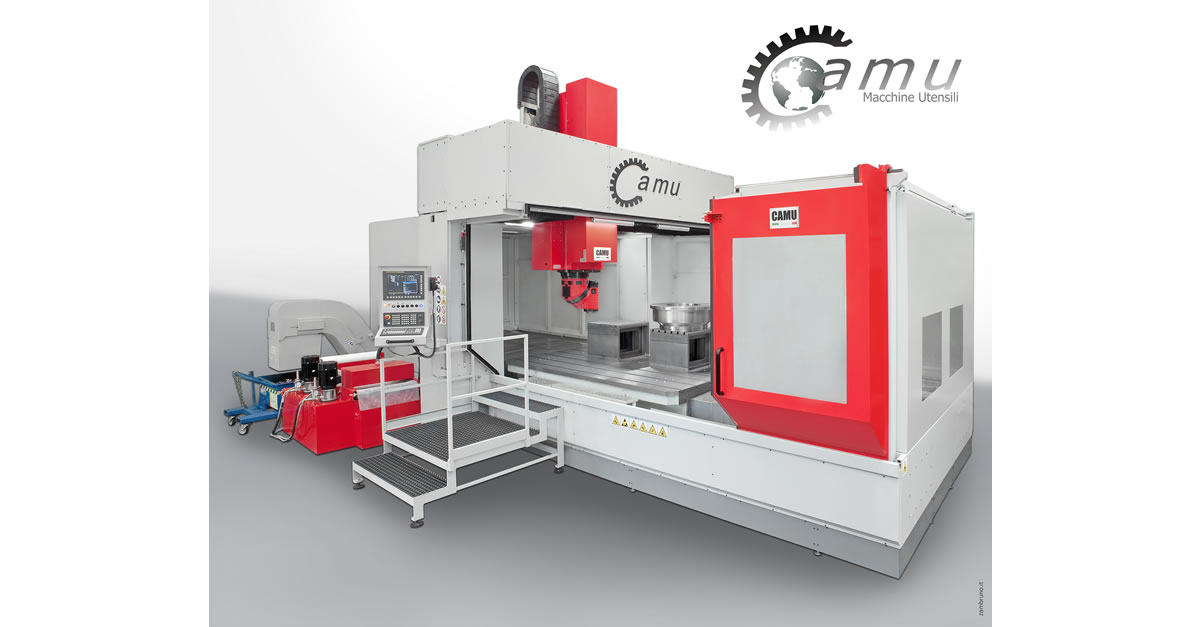

Macchina utensile interamente in acciaio elettrosaldato progettata con software in 3D ed ottimizzata mediante analisi ad elementi finiti (FEM).
Basamento, spalle e traversa fissa sono costruiti per garantire la massima rigidità strutturale.
Il controllo numerico standard è FAGOR 8065 M, a richiesta è possibile installare controlli SIEMENS, ECS o FANUC.
Macchina a 5 assi, ideale per chi ha la necessità di effettuare lavorazione su fusioni, strutture in carpenteria, flange di grosse dimensioni e per settori Petrolchimico, Navale, Energetico e meccanica generale.
CAMU, inoltre, è a disposizione dei Clienti per progettare e costruire macchine di dimensioni non standard, specifiche per le loro esigenze.
Caratteristiche tecniche
| Dimensioni di lavoro | 23/30 | 28/30 | U.M |
| Dimensione tavola | 2300x3000 | 2800x3000 | mm |
| Passaggio tra i montanti | 2700 | 3200 | mm |
| Distanza tra tavola e naso mandrino | 1245 | mm | |
| Peso massimo del pezzo | >12000 | Kg | |
| Peso totale della macchina | 30000 | 35000 | Kg |
| Assi di lavoro | |||
| Corsa asseY | 2700 | 3200 | mm | Corsa asse X | 3700 | mm | Corsa asse Z | 900 | mm |
| Avanzamento rapido asse Y e Z | 20000 | mm/min | |
| Avanzamento rapido asse X | 15000 | mm/min | |
| Comando di tornitura | |||
| Potenza motore mandrino | 60 | kW | |
| Coppia massima | 15000 (12000) | 17000 | Nm |
| Rapporti di gamma | 2 | Nr | |
| Velocità massima di rotazione | 450 (600) | 400 | rpm |
| Comando di fresatura | |||
| Potenza motore mandrino | 30 | kW | |
| Coppia massima | 955 | Nm | |
| Rapporti di gamma | 2 | Nr | |
| Velocità massima di rotazione | 4500/6000/8000 | rpm | |
| Tipologia mandrino | 50 | ISO | |
| Tipologia attacco | 69871 | DIN | |
| Alimentazione elettrica | |||
| Tensione | 415 +/-10% | V | |
| Fase | 3 | Nr | |
| Frequenza | 50 +/-5% | Hz | |
ACCESSORI OPZIONALI:

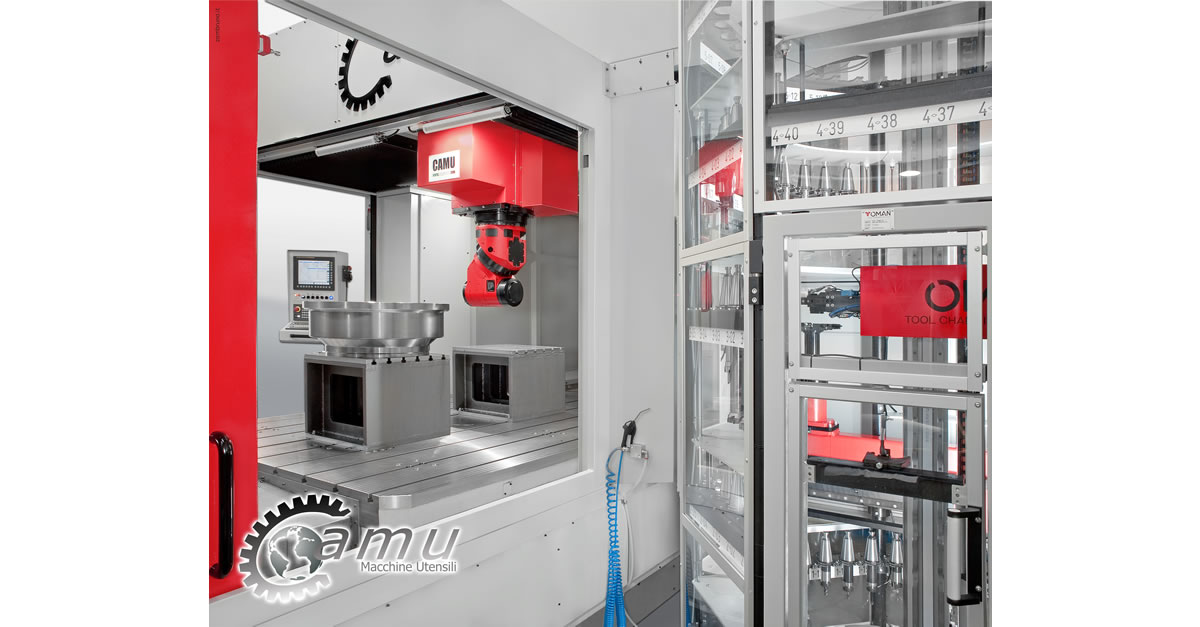

- Magazzino utensili a catena 32/60 posizioni con braccio di scambio
- Magazzino utensile a torre 120 posizioni con manipolatore e braccio di scambio

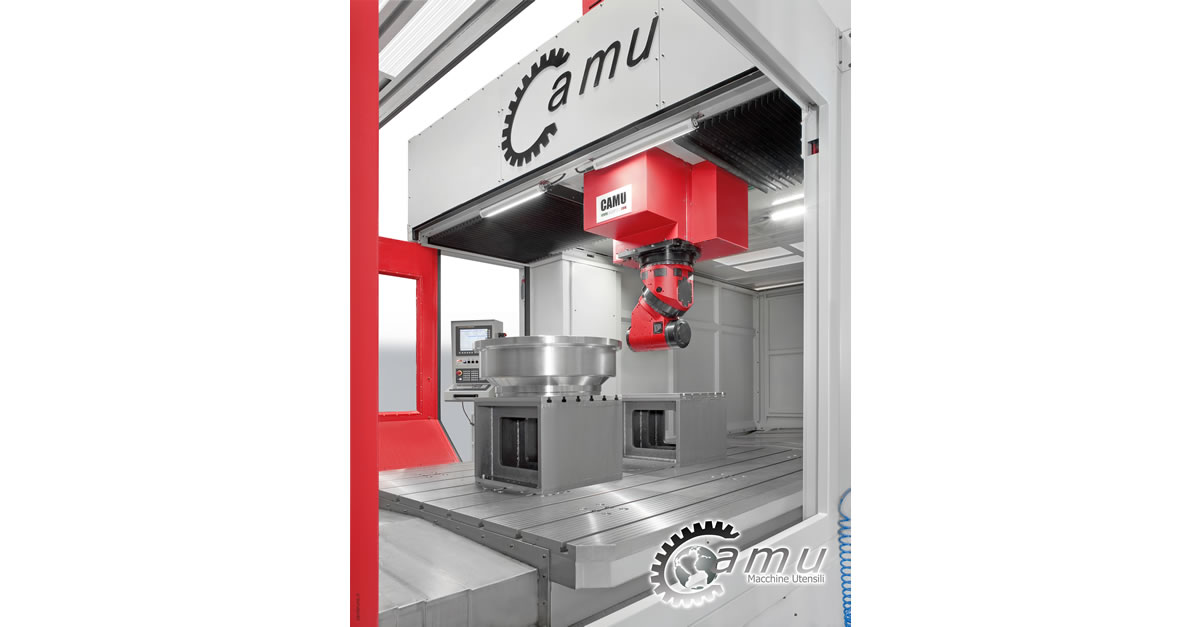

- Testa birotativa automatica indexata 2.5° o in continuo con motori torque
- Tavola girevole
- Presetting utensile
- Sonda di misurazione pezzo
- Impianto di filtrazione a carta
- Impianto di aspirazione fumi
