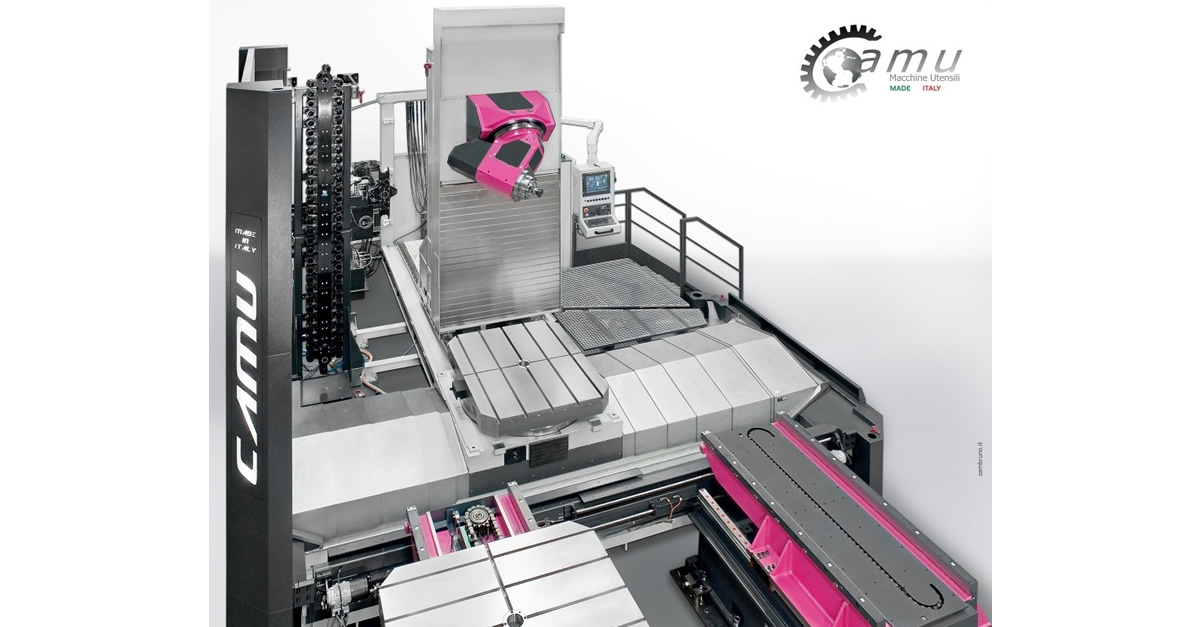

Macchina utensile interamente in acciaio elettrosaldato progettata con software in 3D ed ottimizzata mediante analisi ad elementi finiti (FEM).
Tutte le strutture sono costruite per garantire la massima rigidità strutturale.
Il controllo numerico standard è Fanuc, a richiesta è possibile installare altri controlli.
Macchina ideale per chi ha la necessità di effettuare lavorazioni sia gravose che di precisione nei settori Oil&Gas, Petrolchimico, Navale ed Energetico. È in grado di fresare e forare su qualsiasi tipo di materiale in particolare acciai legati, duplex, super duplex.

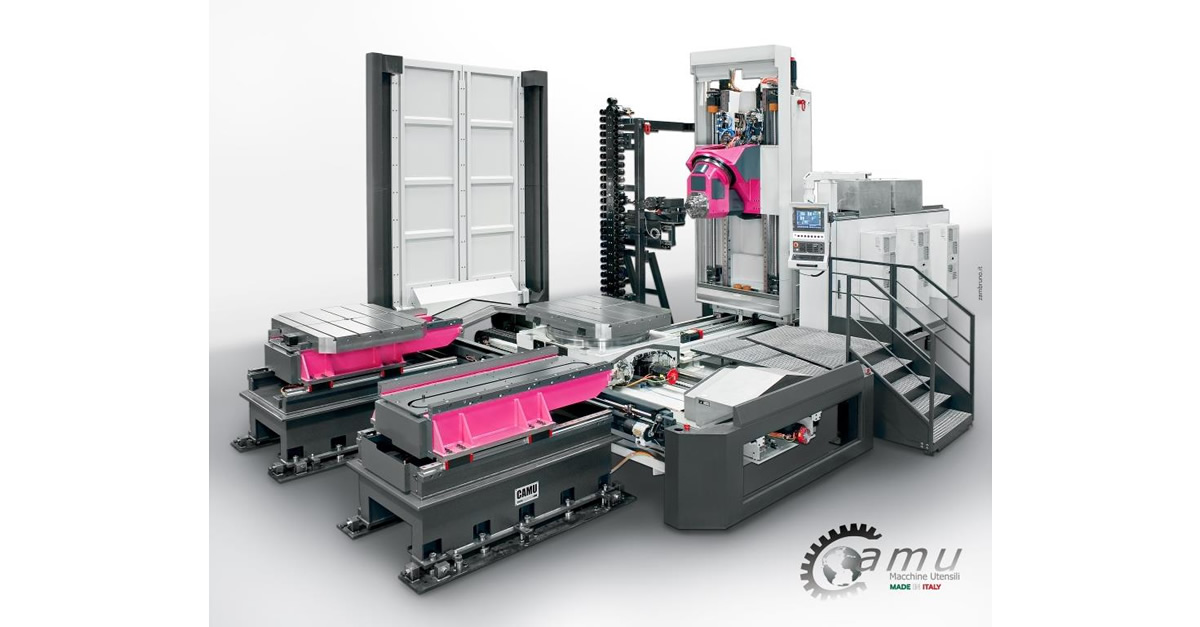

La macchina può essere configurata in diverse versioni:
- Tavola porta pezzo fissa, girevole o con cambio pallet a 2 o più stazioni.
- Magazzino utensili a catena 32 e 60 posti o con torre da 120 a 200 posizioni.
- Carenatura perimetrale standard o box integrale con porte automatiche e aspirazione fumi.
Caratteristiche tecniche
| DIMENSIONI DI LAVORO: | 25 | 25 H | U.M. |
| Diametro massimo pezzo in rotazione Maximum rotating diameter |
⌀ 2500 | mm | |
| Distanza massima tra pallet e naso mandrino (testa orientata in basso) Maximum distance between pallet and spindle nose (head oriented down) |
1325 | 1825 | mm |
| Peso massimo del pezzo | 10000 | 10000 | Kg |
| Peso totale della macchina | 30000 | 35000 | Kg |
| ASSI DI LAVORO: | |||
| Corsa longitudinale asse X X-axis longitudinal travel |
2600 | mm | |
| Corsa trasversale montante asse Z Z-axis transverse travel |
2300 | mm | |
| Corsa verticale testa asse Y Y-axis vertical travel |
1500 | 2000 | mm |
| Avanzamento rapido assi Rapid feed |
40000 | mm/min | |
| TAVOLA GIREVOLE (ASSE B): ROTARY TABLE (B AXIS): |
|||
| Dimensione tavola | 1250X1250 | 1500X1500 | mm |
| Coppia di lavoro in contornatura Working torque in contouring |
7000 | Nm | |
| Velocità massima di rotazione | 10 | rpm | |
| CAMBIO PALLET AUTOMATICO: AUTOMATIC PALLET CHANGE: |
|||
| Dimensione pallet di lavoro Working pallet size |
1250X1250 | 1500X1500 | mm |
| Ripetibilità posizionamento Positioning repeatability |
+/- 0.005 | mm | |
| Velocità cambio pallet Pallet change speed |
55 | sec | |
| Numero di pallet Number of pallets |
2 | ||
| COMANDO DI FRESATURA: | |||
| Potenza motore mandrino | 65 | 105 | kW |
| Coppia massima | 800 | 1050 | Nm |
| Velocità massima di rotazione | 4500/6000/8000 | rpm | |
| Tipologia mandrino | 50 | 50 BIG PLUS | ISO |
| Tipologia attacco | 69871 | DIN | |
| ALIMENTAZIONE ELETTRICA: | |||
| Tensione | 415 +/-10% | V | |
| Fase | 3 | Nr | |
| Frequenza | 50 +/-5% | Hz | |
